核磁共振(MRI)成像设备中高精度电流传感器的输出反馈，可以实时控制梯度放大器的精确相位 ，这是整个系统的基础。

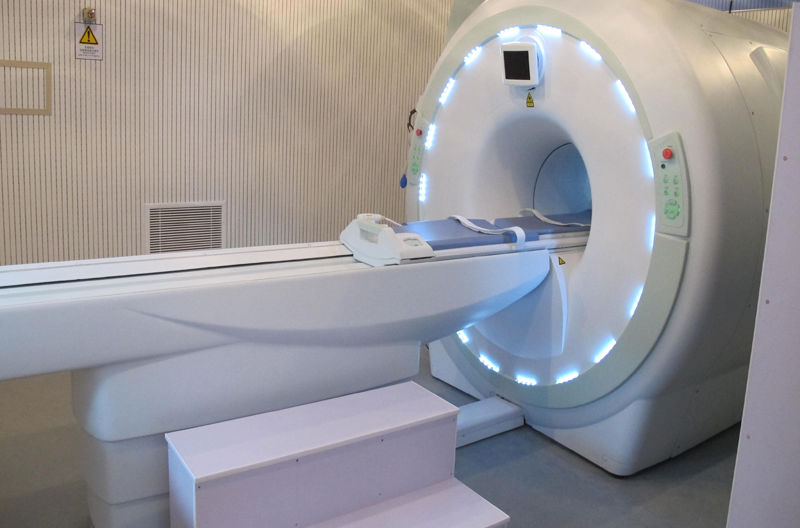

磁共振成像是一种较新的医学成像技术，国际上从一九八二年才正式用于临床。它采用静磁场和射频磁场使人体组织成像，在成像过程中，既不用电子离辐射、也不用造影剂就可获得高对比度的清晰图像。它能够从人体分子内部反映出人体器官失常和早期病变。


在MRI系统中，梯度放大器单元是指与梯度磁场有关的一切电路单元。其功能是为系统提供线性度满足要求的，可快速开关的梯度场，决定层面位置和成像层面度。




梯度线圈的线性是衡量梯度场平稳性的指标。线性越好，表明梯度场越精确，图像的质量就越好，如果梯度场的线性不佳，图像的边沿上可能产生空间和强度的畸变。因此，梯度放大器单元是MRI设备的核心部件之一。

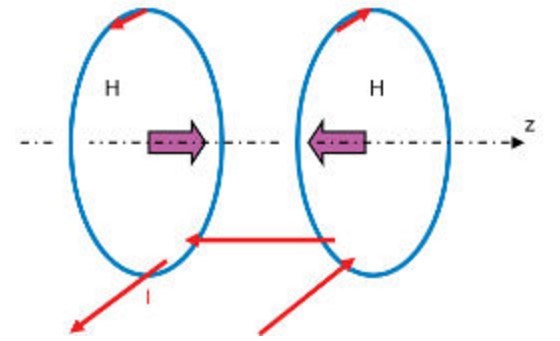

梯度磁场是由沿着轴向的梯度电流所产生的，其性能指标主要有有效溶积、线性度、梯度场强度、梯度场变化率、梯度场爬行时间等。为了产生沿着轴向的梯度信号，系统需要数对电流线圈。在每对线圈中，电流方向相反，如下图所示：

事实上，三对梯度线圈位于MRI设备的腔体内产生三个正交的磁场。因此，可以在墙体中的任何位置调整磁场。在闭合伺服型环路中工作的梯度放大器驱动梯度线圈中的电流（如下图）。因此，每个MRI需要三个这样的电流控制环。

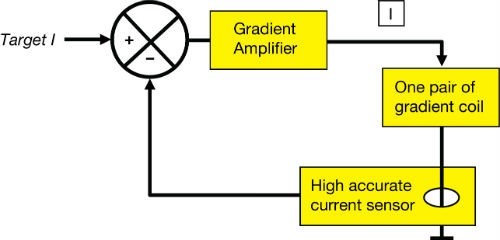

梯度线圈电流控制环路


来自电流传感器的输出反馈，可以实时控制梯度放大器的精确相位，这是整个系统的基础。从上图中概述的MRI原理可以看出，图像的质量，清晰度和分辨率直接与通过梯度线圈的电流所产生的磁场有关。因此，电流传感器的精度是决定电流控制回路的最关键因素之一。


特别需要注意的是，在选用电流传感器的时候必须满足以下关键参数：
· 1ppm非线性误差
· -40 – 85°C 工作温度范围
 ·  <0.1 ppm / K 温度漂移
· 非常高的时间稳定度（原因是MRI扫描的持续时间，可能持续数十分钟）
· 高达1000A峰值电流
 · 400KHz以上3dB带宽



航智的AIT1000-SG高精度电流传感器为多点零磁通闭环传感器。可以完美的满足上述这些性能指标要求。
